와이프(사회복지과) 하드웨어 해커 만들기 프로젝트 ]
[하드웨어와 친해지기
바이오스 개조 통해서 turbo unlock 하기
+ 내 컴퓨터
보드 : JINGSHA X99 DUAL
( JINGS-X99-S8, RM2121, BQ36 v1.1, BQ3600G)
cpu : e5-2696v3 x 2개
왕의 귀환 : v3 계열에서 끝판왕
(18코어,36 쓰레드 clock speed: 2.3 GHz ,
Turbo Speed: 3.6 GHz, L3캐시 45MB, Socket: LGA2011-v3)
메모리 : ddr4 ecc reg server memory 16GB X 4개 ( 2133MHz)

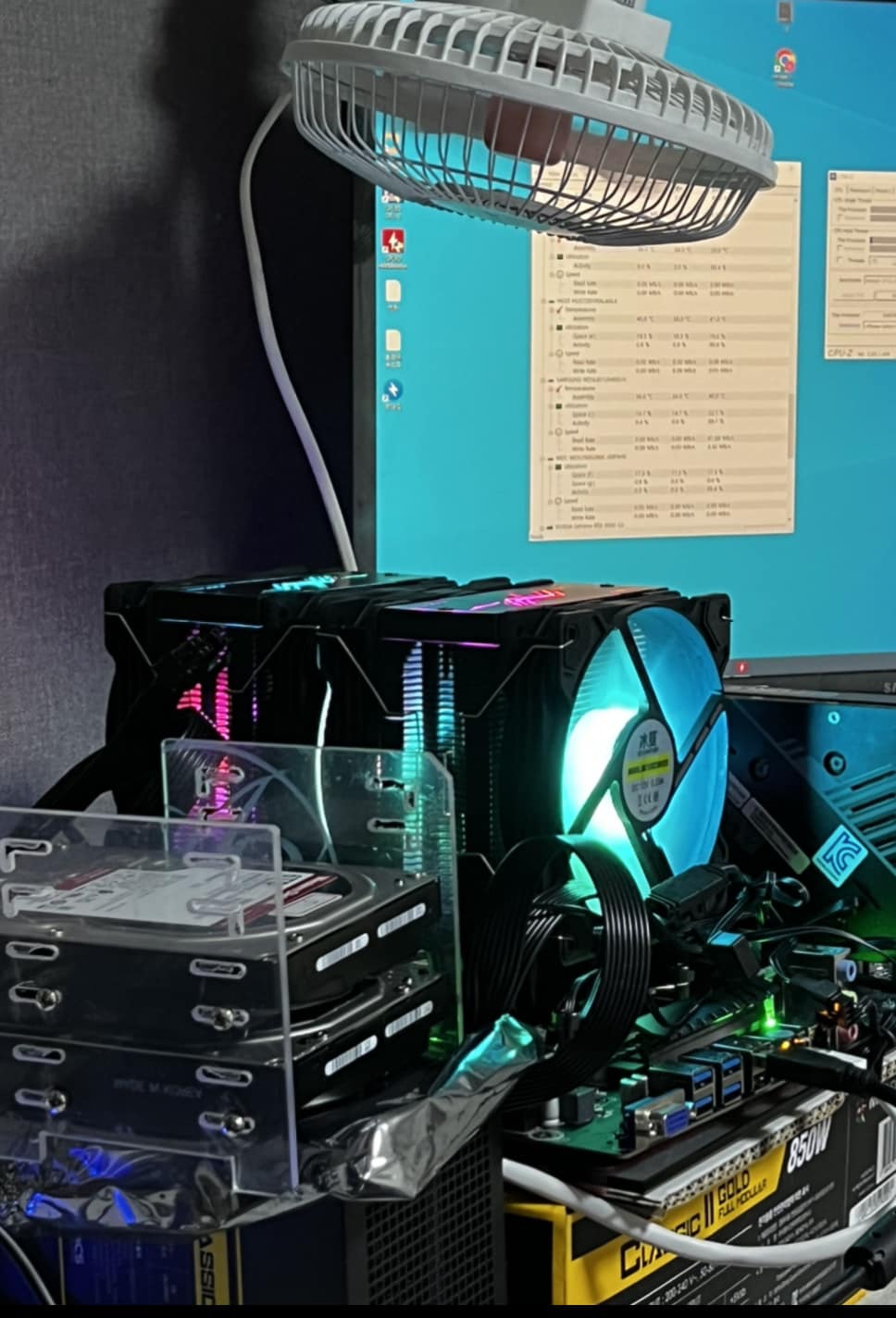

쿨러 : 엄청 더 더 더 큰놈으로 교체 -_-;;
cpu가 두개라 쿨러 자리가 거의 없음.
snowman 6 hit pipe x 2개
( sata 전원 1개씩 ,쿨러당 fan 2개, 4핀 pwm )
psu : 마이크로닉스 Classic II 850W
80PLUS GOLD 230V EU 풀모듈러
( cpu 보조 전원 2개 )
메인보드 건전지 : CR2032, CR2025
+ windows10 설정
전원 및 절전 설정 -> 전원사용 시 다음 시간이 경과하면 끄기 : 안함 설정 -> 절전모드 -> 안함 설정
+ 원본 rom bios
BQ36000G(원본)
: 내 보드 원본 바이오스 백업
BQ36000G.JINGS-X99-S8.내보드원본.bin
BQ360008(원본)
: 2cpu 민현기씨가 올린 bios
BQ360008.old bios 원본.bin
BQ36RD24-SHELL.원본.bin(원본)
: github에서 받음.
https://github.com/BIOS-iEngineer/Jingsha-X99-Dual
BQ36 계열에서 가장 최신 버전
BQ36RD24-SHELL.원본.bin
+ BQ36000G 롬바이오스 backup&wrie
: 주의사항 BIOS용량이 16MB 언저리 여야함.
+ 현재 롬바이오스 backup
windows10 -> 관리자모드 cmd 실행
fptw64.exe -d x99.dual.rom.speedroot.bin
+ turbo unlock 하기
2cpu 민현기씨가 올린 bios write
: turbo unlock
v3dual.efi 드라이버 설치 안해도 되는 bios 버전
windows10 -> 관리자모드 cmd 실행
fptw64.exe -f "Jingsha X99 DUAL(BQ36RD4).2cpu.bin"
bios 버전 마다 메뉴 위치가 다르나 항목을 같으니
찾아서 변경 할 것
Advanced Power Management Configuation:
Power Technology : Custom
IOTG Setting : Enable
CPU C State Contorl :
Package C State limit : C6( Retention) state
CPU C3 report : Disable
CPU C6 report : Disable
CPU - Advanced PM Tuning -> Energy Perf BIAS :
Energy Performace Turing : Disable
Energy Performace BIAS setting : Performace
* 삽질 과정에서 문제점과 해결 방안
+ BQ360008 롬바이오스 사용 시 문제
: 주의사항 BIOS용량이 16MB 언저리 여야함.
- nvme 부팅이 안됨.
rom bios 개조해서 구닥다리 보드 m.2 nvme로 부팅하게 하기
uefi tools로 NvmExpressDxe_4.ffs 추가
https://www.facebook.com/blackfalcon0/posts/pfbid02jzfV23t9jGWBpDyy6LWkFPWkA8iov5hfWgAm2Cp9aMR55PtSPDBP84wA96tJB2hhl
https://www.youtube.com/watch?v=KlKp0eJIGbA&t=98s
긴급대응으로 hard disk에 windows 10 설치해도 된다.
- usb는 1개만 잡힘
- uefi shell 없음.
built in UEFI Shell 이 없는 보드에 UEFI Shell 추가하기.
https://www.2cpu.co.kr/lec/3694
+ BQ36RD24-SHELL 롬바이오스 사용 시 문제
- windows 10에서 아래명령( rom write ) 안됨
: fptw64.exe -f x99.dual.rom.speedroot.bin
uefi shell통한 바이오스 업데이트
usb에 uefi shell폴더 복사
windows10-> shift 누른 상태에서 다시시작 -> 문제해결 -> uefi 설정
save&exit -> launch eif shell
ufi shell -> map 쳐서 usb찾는다
-> fs2:\ or fs1:\
-> AfuEfix64.efi "Jingsha X99 DUAL(BQ36RD4).2cpu.bin" /P /B /K
+ uefi shell 에서 bcfg 명령이 없을 때
usb에 uefi shell폴더 복사
ufi shell -> map 쳐서 usb찾는다
-> fs2:\ or fs1:\
-> Shellx64.efi 실행
-> bcfg 실행
+ v3dual.efi 드라이브 설치
usb에 uefi shell폴더 복사
ufi shell -> map 쳐서 usb찾는다
-> fs2:\ or fs1:\
-> Shellx64.efi 실행
-> load fs2:V3DAUL.EFI 실행
-> cp fs2:\V3DAUL.EFI FS2:\EFI\BOOT\
-> bcfg driver add 0 fs2:EFI\Boot\V3DAL.EFI" "v3 full turbo"
bios -> boot메뉴에서 -> driver option #1 -> "v3 full turbo" 확인
